Non solo conformità normativa: una scelta che migliora sicurezza, manutenzione e affidabilità dell'impianto

Sempre più inverter fotovoltaici integrano dispositivi di protezione che fino a pochi anni fa richiedevano componenti dedicati. Scaricatori di sovratensione, protezioni magnetotermiche e sistemi di monitoraggio della rete sono ormai presenti in molti modelli, contribuendo a rendere gli impianti sempre più evoluti e performanti.

Questa evoluzione porta spesso installatori, progettisti e committenti a porsi una domanda: se l'inverter dispone già delle protezioni, è ancora necessario installare quadri di campo e quadri di interfaccia? La risposta è sì.

Sebbene le protezioni integrate rappresentino un importante livello di sicurezza, non possono sostituire completamente i quadri dedicati. Oltre a garantire la conformità alle normative vigenti, questi dispositivi svolgono un ruolo fondamentale nella protezione dell'impianto, nella gestione della manutenzione e nella continuità di esercizio.

Vediamo perché continuano a essere un elemento essenziale nella progettazione degli impianti fotovoltaici.

Le protezioni integrate nell'inverter sono sufficienti?

Quando si parla di sicurezza elettrica è importante ricordare che un impianto fotovoltaico non coincide con il solo inverter.

L'impianto comprende infatti moduli fotovoltaici, stringhe, linee in corrente continua e alternata, sistemi di monitoraggio e dispositivi di connessione alla rete. Tutti questi elementi devono essere protetti in modo coordinato per garantire il corretto funzionamento dell'intero sistema.

Le protezioni integrate nell'inverter sono generalmente progettate per salvaguardare l'apparecchiatura stessa.

Un quadro dedicato, invece, viene dimensionato sulle reali caratteristiche dell'impianto e tiene conto di aspetti come:

• ➡️ numero di stringhe installate;
• ➡️ lunghezza delle linee;
• ➡️ correnti di cortocircuito;
• ➡️ esposizione a sovratensioni e fulminazioni;
• ➡️ modalità di connessione alla rete.

Per questo motivo i quadri di protezione continuano a rappresentare una soluzione più completa e performante rispetto all'utilizzo delle sole protezioni integrate.

Quadro di campo e quadro di interfaccia: quali differenze?

Per comprendere il ruolo dei quadri di protezione è utile distinguere tra quadro di campo e quadro di interfaccia.

Il quadro di campo opera sul lato in corrente continua dell'impianto e raccoglie le stringhe provenienti dai moduli fotovoltaici. Al suo interno trovano posto sezionatori, fusibili e scaricatori di sovratensione che proteggono le linee DC da sovracorrenti e sovratensioni.

Il quadro di interfaccia opera invece sul lato in corrente alternata e contiene i dispositivi che garantiscono la corretta connessione dell'impianto alla rete elettrica, tra cui il Sistema di Protezione di Interfaccia (SPI).

Pur svolgendo funzioni differenti, entrambi contribuiscono a migliorare la sicurezza, la manutenibilità e l'affidabilità dell'impianto nel tempo.

Perché installare un quadro di protezione dedicato

Uno dei principali vantaggi dei quadri di protezione dedicati riguarda la gestione della manutenzione e delle eventuali anomalie che possono verificarsi durante la vita utile dell'impianto.

All'interno di un quadro dedicato, dispositivi come fusibili e scaricatori di sovratensione sono normalmente progettati per essere facilmente accessibili e sostituibili. In caso di guasto o di fine vita di un componente, il tecnico può intervenire rapidamente sostituendo esclusivamente il dispositivo interessato.

Questo approccio consente di ridurre i tempi di fermo impianto e di semplificare le attività di manutenzione, un aspetto particolarmente importante negli impianti commerciali e industriali dove ogni interruzione della produzione energetica comporta un costo.

Tra i principali vantaggi dei quadri dedicati troviamo:

• ✅ maggiore coordinamento delle protezioni;
• ✅ manutenzione più semplice e veloce;
• ✅ sostituzione rapida dei componenti soggetti a usura;
• ✅ riduzione dei tempi di fermo impianto;
• ✅ migliore accessibilità ai dispositivi di protezione.

Al contrario, quando alcune protezioni sono integrate direttamente nell'inverter, la sostituzione dei componenti può risultare più complessa. Per questo motivo è sempre opportuno verificare le caratteristiche previste dal costruttore e la reale sostituibilità dei dispositivi installati.

CEI 0-21: quando il quadro diventa un requisito normativo

Oltre ai vantaggi tecnici, esiste un tema fondamentale legato alla conformità normativa.

La norma CEI 0-21 disciplina la connessione degli utenti attivi alle reti di bassa tensione e definisce i requisiti che devono essere rispettati dagli impianti fotovoltaici connessi alla rete pubblica.

Per impianti con potenza complessiva fino a 11,08 kW, il Sistema di Protezione di Interfaccia può essere integrato nell'inverter, purché il dispositivo sia certificato e conforme alle prescrizioni vigenti.

Per impianti di potenza superiore, invece, è necessario prevedere uno SPI esterno installato all'interno di un quadro dedicato. Si tratta di un requisito indispensabile per garantire la sicurezza della rete e il corretto funzionamento dell'impianto in presenza di anomalie.

Il ruolo del Sistema di Protezione di Interfaccia (SPI)

Lo SPI rappresenta il cuore delle protezioni previste dalla CEI 0-21. Il suo compito è monitorare costantemente i parametri elettrici della rete e intervenire quando vengono rilevate condizioni anomale.

In particolare controlla:

• ➡️ tensione;
• ➡️ frequenza;
• ➡️ presenza della rete;
• ➡️ corretto funzionamento del dispositivo di interfaccia.

Quando i valori escono dai limiti stabiliti dalla normativa, il sistema ordina l'apertura del dispositivo di interfaccia e scollega l'impianto dalla rete pubblica.

Questo meccanismo tutela sia l'impianto sia gli operatori che lavorano sulla rete di distribuzione, evitando situazioni potenzialmente pericolose durante guasti o interruzioni dell'alimentazione.

Test report SPI: una verifica obbligatoria

L'installazione dello SPI non è sufficiente da sola a garantire la conformità dell'impianto. La normativa richiede infatti che il corretto funzionamento del sistema venga verificato attraverso specifiche prove funzionali.

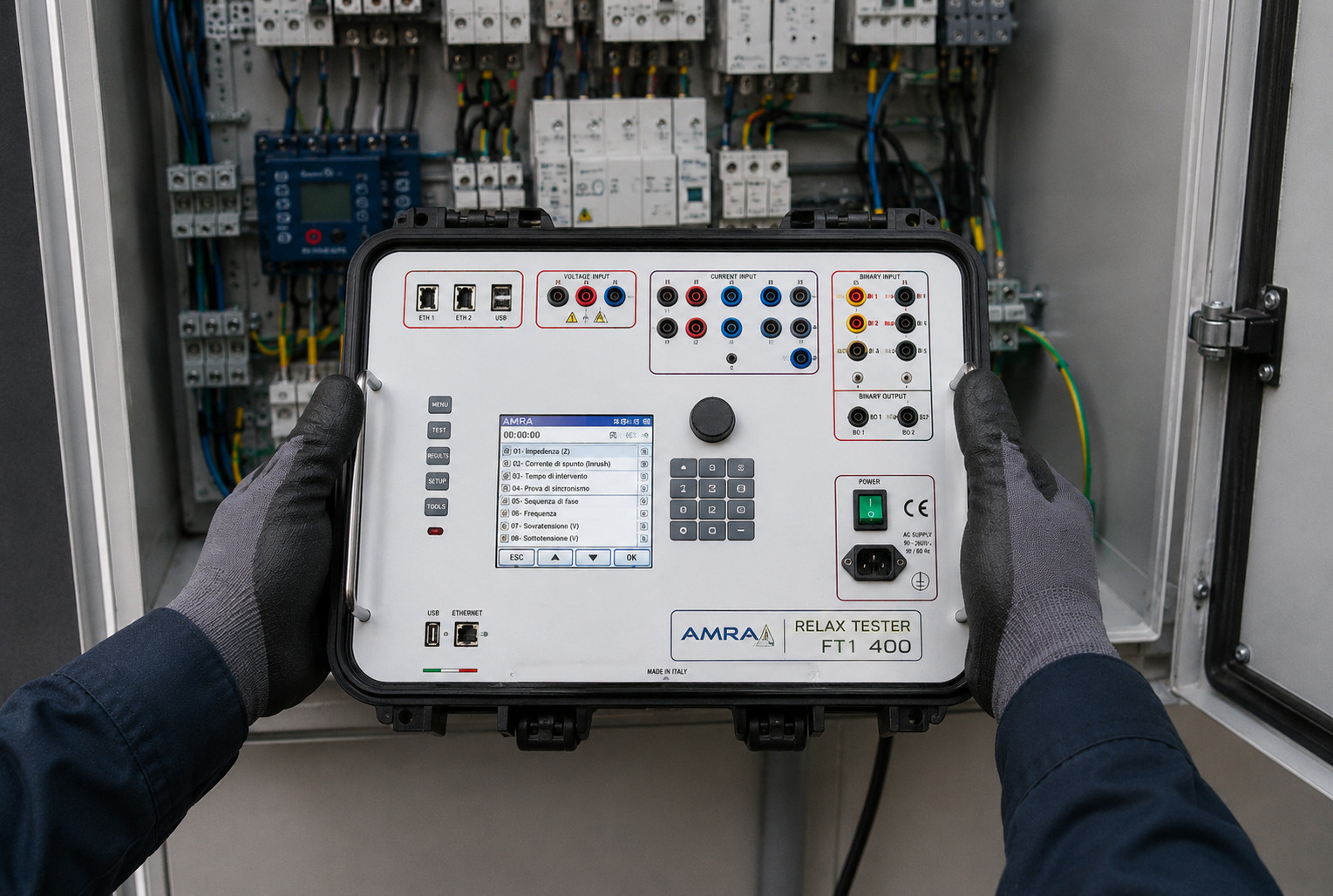

Le verifiche vengono effettuate mediante una cassetta prova relè che simula diverse condizioni anomale della rete, permettendo di controllare:

• ✅ soglie di tensione;
• ✅ soglie di frequenza;
• ✅ tempi di intervento;
• ✅ corretto funzionamento del sistema di sgancio.

Al termine delle prove viene redatto un test report che certifica la corretta operatività del Sistema di Protezione di Interfaccia. Questa documentazione è richiesta sia durante la messa in servizio dell'impianto, sia nelle successive procedure di rinnovo previste dalla normativa.

Test report SPI ⤵️

UPS per gli ausiliari: un requisito spesso sottovalutato

Negli impianti fotovoltaici dotati di Sistema di Protezione di Interfaccia (SPI) esterno, la norma CEI 0-21 richiede la presenza di un'alimentazione ausiliaria dedicata, generalmente realizzata tramite UPS o sistemi equivalenti.

A prima vista può sembrare una richiesta insolita: se manca la tensione di rete, perché continuare ad alimentare il sistema di protezione? La risposta è legata proprio alla sicurezza dell'impianto.

In caso di assenza della tensione principale, infatti, lo SPI, il Dispositivo di Interfaccia (DDI) e gli eventuali dispositivi di rincalzo devono rimanere operativi il tempo necessario per completare correttamente le manovre di protezione previste dalla normativa.

Per questo motivo la CEI 0-21 richiede che l'alimentazione ausiliaria sia in grado di mantenere in funzione questi dispositivi per almeno 5 secondi. Non si tratta quindi di garantire il funzionamento dell'impianto per lunghi periodi, ma di assicurare che il sistema possa rilevare l'anomalia, elaborare il comando di sgancio e portare a termine in sicurezza la disconnessione dalla rete.

Una volta completata la manovra di apertura, il sistema di protezione ha assolto il proprio compito e non è più necessario mantenerlo alimentato.

Questo requisito si applica agli impianti nei quali è previsto uno SPI esterno, tipicamente installato all'interno del quadro di interfaccia. L'obiettivo è garantire che, anche durante transitori, microinterruzioni o anomalie della rete elettrica, i dispositivi di protezione possano operare correttamente e nel rispetto delle prescrizioni CEI 0-21.

Distanza di isolamento: un requisito fondamentale per il Dispositivo di Interfaccia (DDI)

Oltre alla scelta dei componenti, anche la progettazione del quadro elettrico deve rispettare precisi requisiti costruttivi. Le più recenti varianti della CEI 0-16 V5 e della CEI 0-21 V3 hanno infatti introdotto prescrizioni specifiche relative al Dispositivo di Interfaccia (DDI), con l'obiettivo di aumentare l'affidabilità e la sicurezza dell'impianto.

Uno degli aspetti più imporotanti riguarda le distanze minime di isolamento che devono essere garantite all'interno del quadro.

In particolare, la normativa prevede le seguenti distanze minime:

• 230/4000 Vca: 4mm
• 400/690 Vca: 8mm
• 1000 Vca: 12 mm (valore aoolicabile ai dispositivi GHDDI.NN o superiori)

Contattori con Mirror Contact: cosa cambia con la Variante V3 della CEI 0-21

Le più recenti evoluzioni normative hanno introdotto ulteriori requisiti per aumentare l'affidabilità dei sistemi di sicurezza. Tra le novità più rilevanti troviamo l'utilizzo di contattori dotati di Mirror Contact, o Contatto Immagine, conformi alla norma CEI EN IEC 60947-4-1.

Si tratta di contatti ausiliari meccanicamente collegati ai contatti principali del contattore. Grazie a questo collegamento fisico, il sistema può verificare con maggiore affidabilità che il dispositivo sia effettivamente aperto o chiuso.

In altre parole, non si limita a controllare che il comando sia stato inviato, ma permette di confermare che la manovra sia stata realmente eseguita.

L'adozione di questa soluzione consente di:

• ➡️ aumentare la sicurezza funzionale del sistema;
• ➡️ migliorare la diagnostica dei dispositivi di interfaccia;
• ➡️ ridurre il rischio di segnalazioni errate;
• ➡️ rilevare più facilmente eventuali anomalie o guasti meccanici;
• ➡️ incrementare l'affidabilità complessiva del quadro di protezione.

Un ulteriore esempio di come i quadri di protezione stiano evolvendo per rispondere agli standard di sicurezza sempre più elevati richiesti dal settore.

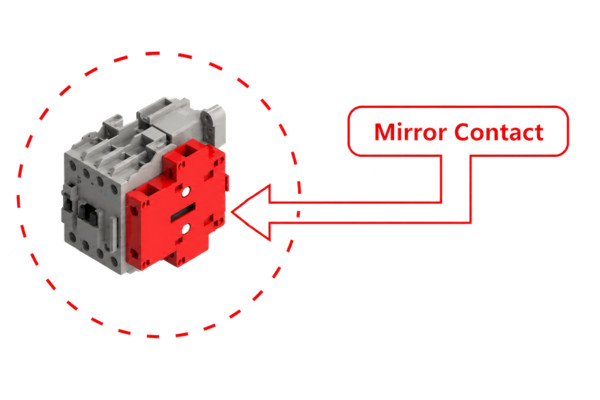

Mirror Contact ⤵️

Conclusioni

L'integrazione di protezioni all'interno degli inverter rappresenta un importante passo avanti dal punto di vista tecnologico, ma non elimina la necessità di progettare correttamente il sistema di protezione.

Quadri di campo e quadri di interfaccia continuano a svolgere un ruolo fondamentale sia dal punto di vista tecnologico, sia dal punto di vista normativo. Oltre a garantire la conformità alla CEI 0-21, consentono una gestione più semplice della manutenzione, una maggiore protezione delle apparecchiature e una migliore continuità di esercizio.

Per questo motivo installatori e progettisti continuano a considerarli una scelta strategica per realizzare impianti fotovoltaici affidabili, sicuri e progettati per durare nel tempo.
